INTRODUCTION
Dans la suite de cet article, nous vous guiderons à travers les étapes de déploiement et de configuration de VMware vCenter 8 ainsi que la mise en place de vSAN 8 ESA.
Que vous soyez un administrateur système chevronné ou que vous débutiez dans le domaine de la virtualisation, ce guide vous aidera à maîtriser ces outils et à tirer le meilleur parti de votre infrastructure informatique. Restez avec nous pour les étapes détaillées à suivre.
Installer vCenter 8 / vSAN 8 ESA

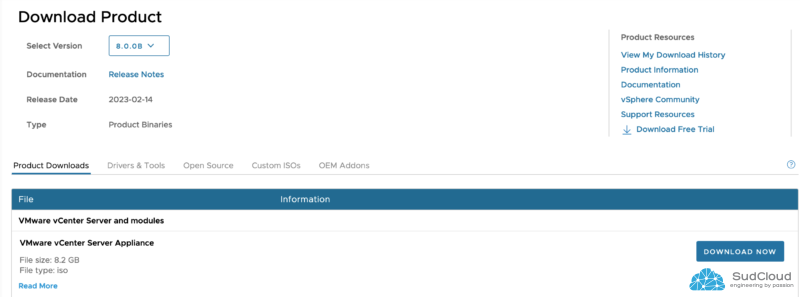

Dans un premier temps, vous devez télécharger l’iSO d’installation de vCenter 8.

Une fois que l’ISO est téléchargé, montez-le dans votre explorateur de fichier. Cliquer sur Installer pour lancer l’assistant d’installation. Le chemin du fichier Installer est différent suivant le système d’exploitation utilisé.

Une fois l’assistant ouvert, cliquez sur Install.

Cliquez sur NEXT.

Acceptez les conditions d’utilisation.

Ici vous devez renseigner l’ESXi sur lequel vous voulez installer le vCenter 8 ainsi que le déploiement de vSAN 8. Dans notre cas on prend esxi01.

Renseignez ici le futur nom de votre VM vCenter qui sera déployée sur votre ESXi.

Passer la taille du déploiement en Tiny pour éviter que le vCenter utilise beaucoup de ressource. Dans le cadre de notre LAB/POC cette modification est importante.

À cette étape, nous allons demander au vCenter de créer un nouveau Datacenter ainsi qu’un nouveau cluster et d’activer vSAN 8 ESA dessus.

Sélectionner tous les disques SSD que vous avez sur votre esxi01.

Configurez le vCenter avec les réglages réseau qu’il doit avoir. À savoir l’IP, le fqdn, le DNS, etc.

Cliquez sur Finish pour lancer l’installation du vCenter.

Patientez pendant le déploiement.

Une fois que la première phase de déploiement est terminée. Cliquez sur CONTINUE.

Cliquez sur NEXT.

La modification des réglages de ces étapes est optionnelle.

Renseignez ici le nom du domaine SSO de votre vCenter ainsi que le mot de passe pour le compte administrator.

Acceptez le CEIP si nécessaire.

Cliquez sur Finish pour lancer la configuration.

Cliquez sur OK pour confirmer.

Patientez pendant la configuration.

La configuration est terminée. Vous pouvez maintenant cliquer sur l’URL de votre vCenter pour l’ouvrir dans un navigateur. Et cliquez ensuite sur CLOSE pour fermer l’assistant qui n’est plus nécessaire.

Renseignez les informations d’authentification.

Votre vCenter est maintenant fonctionnel, de plus notre cluster et notre premier ESXi sont déjà intégrés dans l’inventaire.

Suite de la configuration vSAN 8 ESA
Il est maintenant nécessaire de finaliser la configuration de notre cluster vSAN 8 ESA.
Pour cela, ajouter l’ESXi manquant à notre cluster CL01.

Renseignez les informations de l’esxi02.

Cliquez sur SUIVANT ensuite sur TERMINER.

L’esxi02 est maintenant intégré à notre cluster CL01.

Configuration du Distributed Switch
Il est maintenant nécessaire de configurer le réseau de nos ESXi. Pour cela, allez dans l’onglet réseau ensuite sur notre DC.

Cliquez sur « Nouveau Distributed Switch ».

Donnez un nom au nouveau Distributed Switch.

Laissez la dernière version.

Passez le nombre de Uplink à 2 et décochez la case de création d’un port groupe.

Cliquez sur TERMINER.

Configuration des Distributed Port Groups
Il est nécessaire de créer nos différents ports groupes qui vont gérer notre trafic réseau.
Pour cela, créer un nouveau port groupe distribué.

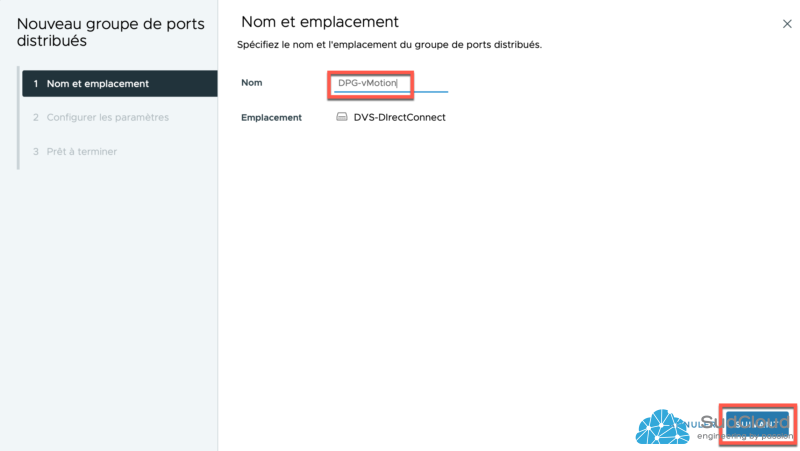

Dans notre cas on lui donne le nom DPG-vMotion.

Renseignez le vlan ID pour le trafic vMotion. Dans mon cas 201. En cas de doute, n’oubliez pas de revenir à notre premier article de ce guide.

Faire la même chose pour le trafic vSAN. Dans mon cas le nom est DPG-vSAN et vlan ID 202.

Maintenant que nos ports groupes sont créés, il est nécessaire de rattacher notre DVS à nos ESXi. Pour cela, allez dans Ajoutez et gérez des hôtes.

Sélectionnez « Ajouter des hôtes ».

Sélectionnez nos deux ESXi.

Affectez nos deux cartes réseau qui sont en rattachées directement entre nos deux ESXi aux Uplink. Dans mon cas c’est vmnic4 Uplink 1 et vmnic5 Uplink 2.

Ne rien modifier à cette étape.

Ne rien modifier à cette étape.

Cliquez sur TERMINER.

Nous devons avant de continuer modifier notre MTU à 9000 au niveau de notre DVS. Pour cela, allez dans l’onglet configuration du DVS ensuite dans propriétés ensuite MODIFIER.

Dans l’onglet Avancé, modifier le MTU à 9000.

Configuration des VMKernel vMotion et vSAN
Avant de continuer, nous devons affecter des adresses IP pour chaque trafic (vMotion et vSAN) au niveau de nos ESXi pour qu’ils puissent communiquer entre eux.
Pour cela, nous commençons avec le vMotion. Allez dans Ajouter des adaptateurs VMkernel.

Sélectionnez nos deux ESXi.

Cochez le service vMotion.

Utilisez des paramètres réseau statiques, ensuite renseignez les différents paramètres IP pour nos ESXi.

Cliquez sur TERMINER.

Faire la même chose pour le service vSAN.

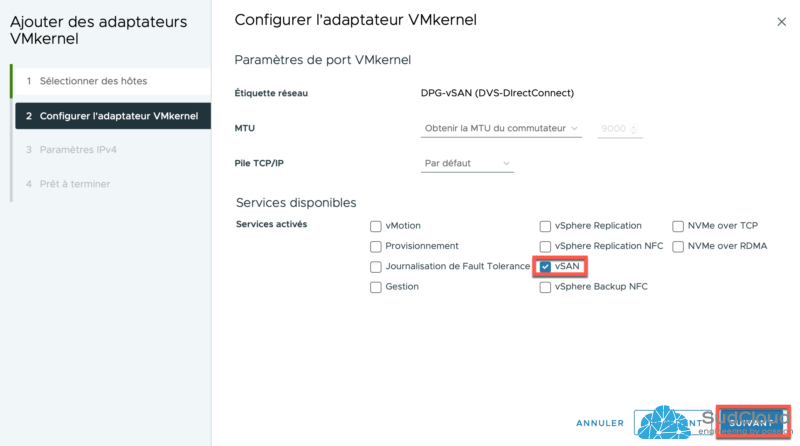

Cochez le service vSAN.

Renseignez les paramètres.

Cliquez sur TERMINER.

Configuration du Witness Separation trafic
Par défaut, le trafic witness vSAN doit transiter sur un réseau vSAN dédié. Dans notre cas, cela n’est pas possible, car nos deux ESXi sont directement connectés entre eux. Nous allons modifier cela pour le faire transiter par le réseau de Management de nos ESXI pour qu’ils puissent atteindre sans problème le witness.
Repérez le nom de l’interface vmkernel qui correspond au réseau de management de vos ESXi. Dans notre cas vmk0.

Allez en SSH et renseignez la commande :
esxcli vsan network ip add -I vmk0 -T witness

Faire la même chose sur l’autre ESXi.

Vous pouvez vérifier la bonne prise en compte en allant dans services activés de l’interface vmk0.

Finalisation de la configuration de vSAN
Avant de continuer, vous devez dans un premier temps suivre l’article qui vous explique comment déployer le witness. Ensuite ll nous restera plus qu’à lier notre Witness à notre cluster vSAN.
Pour cela, au niveau de notre cluster CL01 allez dans configurer ensuite dans vSAN et cliquez sur « Configurer le cluster étendu ».

Déplacez l’esxi02 en domaine secondaire.

Sélectionnez le witness dans l’inventaire.

Cliquez sur TERMINER.

Maintenant la configuration du witness est terminée.

Il nous reste plus qu’à réclamer les disques de notre esxi02 et les intégrer au cluster. Cliquez sur « Réclamer des disques inutilisés ».

Sélectionnez tous les disques.

Patientez le temps que le cluster se reconfigure. Pour suivre l’évolution, allez surveiller > Skyline Health. Les alertes en orange concernent les différents contrôleurs et disques NVME qui ne sont pas certifiés par VMware. Dans notre cas, cela n’est pas important, car nous sommes en LAB/POC.

Activer DRS / HA
Maintenant que notre vSAN est fonctionnel, nous devons activer le DRS pour une meilleure répartition et équilibrage automatisé de nos machines virtuelles sur nos ESXi.
Pour cela, allez dans vSphere DRS > Modifier.

Activez le DRS.

Maintenant, nous devons activer vSphere HA pour un redémarrage automatique de nos machines virtuelles en cas de panne de l’esxi qui les héberges. Dans Disponibilité vSphere > vSphere HA > Modifier.

Activez vSphere HA.

Votre cluster vSAN 8 ESA est maintenant prêt !
