VIDÉO

INTRODUCTION

Pour pouvoir mettre en place un pool de bureau Linux, il est nécessaire que la VM soit gérée par un vCenter. Dans cet article je vais vous montrer comment faire l’installation en mode UNMANAGED (non gérée = sans vCenter).

MAIS ATTENTION : VMware ne vous fera pas de support en cas de problème avec une installation Linux en mode UNMANAGED.

Il est aussi possible de mettre en place un Pool de bureau Linux avec d’autres distributions (Ubuntu, RedHat,  SUSE LED, NeoKylin 6 U1), mais pour certaines distributions il est nécessaire de faire des modifications pour changer l’environnement de bureau, car sur Ubuntu par exemple le bureau Unity n’est pas supporté, il est nécessaire de le remplacer par GNOME FlashBack, KDE ou MATE (voir VMWare KB 2151294).

PRÉREQUIS VM

• Avoir fait le LAB précédent (Installation rapide de VMware Horizon 7.3 sans vCenter)
• Avoir CentOS 7.4 installé avec Bureau et Applications GNOME (voir capture ci-dessous)

PRÉREQUIS FICHIERS

• Télécharger le VMware-horizonagent-linux-x86_64-7.3.X-YYYYYYY.tar.gz depuis le site de VMware.
• Placer le fichier téléchargé précédemment sur le bureau du compte root de la machine PoolLinux (/root/Bureau).

 CONFIGURATION IP/DNS

CONFIGURATION ATTENDUE

 1 – CONFIGURATION DE BASE CENTOS 7.4

Il est important de configurer notre VM CentOS pour qu’elle puisse fonctionner correctement.

Pour cela nous allons dans un premier temps:

Activer le démarrage automatique de l’interface Ethernet

Configuration de iPV4

Désactivation de iPV6

#su root
Mot de passe:

[root@horizon-poollinux ~]#hostnamectl set-hostname horizon-poollinux.mchelgham.com

[root@horizon-poollinux ~]#chkconfig libvirtd off
[root@horizon-poollinux ~]#systemctl disable libvirtd.service

[root@horizon-poollinux ~]#reboot

[root@horizon-poollinux ~]#realm join -v horizon-ad.mchelgham.com -U administrateur

 3 – INSTALLATION DE L’AGENT HORIZON VIEW SUR CENTOS 7.4

Dans cette étape nous allons voir comment installer l’agent Horizon View sur notre CentOS.

Après avoir placé les fichiers d’installation VMware-horizonagent-linux-x86_64-7.3.X-YYYYYYY.tar.gz dans /root/Bureau

[root@horizon-poollinux ~]#cd /root/Bureau
[root@horizon-poollinux Bureau]#tar -xvf VMware-horizonagent-linux-x86_64-7.3.X-YYYYYY.tar.gz
[root@horizon-poollinux Bureau]#cd VMware-horizonagent-linux-x86_64-7.3.X-YYYYYY
[root@horizon-poollinux VMware...]#chmod +x install_viewagent.sh

[root@horizon-poollinux VMware...]#./install_viewagent.sh -M no -A yes -n CentOS01 -b horizon-csrv.mchelgham.com -d mchelgham.com -u administrateur -p P@ssword

EXPLICATION: -M no => mode UNMANAGED | -A yes  => Accepter EULA | -n CentOS01 => nom du système | -b horizon-csrv.mchelgham.com => adresse du serveur de connexion | -d mchelgham.com => domaine de l’administrateur horizon | -u administrateur => nom d’utilisateur de l’administrateur  | -p P@ssword => Mot de passe de l’administrateur

Maintenant que l’agent est installé, il est nécessaire de configurer le SSO. Il permet l’authentification automatique sur la session CentOS de l’utilisateur en lui évitant de remettre une deuxième fois ses identifiants Active Directory. Par défaut le SSO est activé, mais n’est pas configuré correctement. Pour cela il est nécessaire de dé-commenter la ligne SSOUserFormat=[domain]\[username]

[root@horizon-poollinux ~]#nano /etc/vmware/viewagent-custom.cfg

[root@horizon-poollinux ~]#systemctl restart viewagent

Se déconnecter de la session root



 4 – CREATION DU POOL LINUX DANS HORIZON ADMINISTRATOR CONSOLE

Se connecter sur VMwzre Horizon 7 Administrator console ensuite aller dans Catalogue > Pool de postes de travail > Ajouter

Choisir “Pool de postes de travail manuel”

Choisir “Dédiée” et cocher “Activer l’affectation automatique”

Choisir “Autres sources”

Donner un ID et un nom d’affichage pour le nouveau POOL

Laisser la configuration par défaut

Si tout a bien été configuré, vous devriez voir apparaître votre machine CentOS. Il suffit juste de la cocher et cliquer sur Suivant.

Avant de Terminer l’assistant, cocher la case “Autoriser les utilisateurs quand cet assistant a terminé”

Une nouvelle fenêtre apparaît, Cliquer sur Ajouter

Chercher l’utilisateur à qui vous voulez affecter ce pool, puis cliquer sur OK

Cliquer sur Fermer pour terminer

Le nouveau Pool CentOS7 est maintenant configuré.

5 – TEST DE CONNEXION À NOTRE CENTOS7

Maintenant que nous avons tout configuré, un test est nécessaire

Pour cela on ouvre le client VMware Horizon Client (Machine CLIENT)

Accepter le certificat en cliquant sur Continuer

Saisir les identifiants de l’utilisateur moussa et cliquer ensuite sur Connexion

Le pool apparaît, double clic dessus pour lancer une session

Après quelques secondes, notre bureau est parfaitement accessible et fonctionnel

L’article Mise en place d’un pool de bureau Linux CentOS 7.4 dans VMware Horizon View 7.3 est apparu en premier sur MCHELGHAM.

INTRODUCTION

Aujourd’hui, nous allons voir à travers plusieurs articles et vidéos comment mettre en place un cluster de plusieurs ESXi en lui activant les fonctionnalités  vSAN, DRS, EVC, vSphere HA, ainsi que Fault Tolerance

vSAN : Solution logicielle (Software Defined Storage) qui permet de grouper tous les disques des différents ESXi de notre cluster pour en faire un seul Datastore qui fournit un haut niveau de performance et de sécurité des données.

DRS (Distributed Ressource Scheduler): fonction qui permet d’équilibrer la charge des différents ESXi en répartissant les VMs sur les différents hosts de notre cluster.

EVC (Enhanced vMotion Compatibility): Fonction qui permet d’améliorer la compatibilité vMotion en configurant tous les hosts du cluster avec le même niveau de fonctionnalité CPU. Si dans notre cluster nous avons 2 hosts avec CPU INTEL de 7ème génération et 1 host avec CPU INTEL de 6ème génération. EVC va brider le cluster à la génération la plus basse.

vSphere HA : Fonction qui assure la haute disponibilité (failover) de nos VM. En cas de perte d’un des ESXI, les VM qui étaient présentes dans celui-ci redémarrent automatiquement sur les autres ESXi disponibles au sein du cluster. On a donc une coupure de service de courte durée.

Fault Tolerance : Fonction qui permet de faire de la Très Haute Disponibilité, Notre VM est synchronisée en temps réel sur un autre ESXi. En cas de panne du premier, la VM continue à fonctionner sur le deuxième en toute transparence.

AVERTISSEMENT

ATTENTION : LA CONFIGURATION CI-DESSUS EST A UTILISER UNIQUEMENT DANS UN LAB POUR TESTER LES SOLUTIONS ET VOIR LEUR FONCTIONNEMENT, EN PRODUCTION IL EST TOTALEMENT DÉCONSEILLER D’AVOIR UN SEUL RÉSEAU DANS LEQUEL DES DONNÉES VSAN, VMOTION, JOURNALISATION FT, GESTION ET ADMINISTRATION QUI CIRCULENT ENSEMBLE.

1 – PRÉSENTATION + CONFIGURATION DE BASE D’UN CLUSTER

2 – CONFIGURATION DE vSAN 6.6

3 – CONFIGURATION DE vSPHERE HA + DRS + EVC

4 – CONFIGURATION DE VMWARE FAULT TOLERANCE

L’article Mise en place d’un Cluster vSAN, vSphere HA, DRS, EVC et Fault Tolerance[VIDEO] est apparu en premier sur MCHELGHAM.

VIDEO

INTRODUCTION

DRS (Distributed Ressource Scheduler): fonction qui permet d’équilibrer la charge des différents ESXi en répartissant les VMs sur les différents hosts de notre cluster.

EVC (Enhanced vMotion Compatibility): Fonction qui permet d’améliorer la compatibilité vMotion en configurant tous les hosts du cluster avec le même niveau de fonctionnalité CPU. Si dans notre cluster nous avons 2 hosts avec CPU INTEL de 7e génération et 1 host avec CPU INTEL de 6e génération. EVC va brider le cluster à la génération la plus basse.

vSphere HA : Fonction qui assure la haute disponibilité (failover) de nos VM. En cas de perte d’un des ESXI, les VM qui étaient présentes dans celui-ci redémarrent automatiquement sur les autres ESXi disponibles au sein du cluster. On a donc une coupure de service de courte durée.

CONFIGURATION VM

AVERTISSEMENT

ATTENTION : LA CONFIGURATION CI-DESSUS EST A UTILISER UNIQUEMENT DANS UN LAB POUR TESTER LES SOLUTIONS ET VOIR LEUR FONCTIONNEMENT, EN PRODUCTION IL EST TOTALEMENT DÉCONSEILLER D’AVOIR UN SEUL RÉSEAU DANS LEQUEL DES DONNÉES VSAN, VMOTION, JOURNALISATION FT, GESTION ET ADMINISTRATION QUI CIRCULENT ENSEMBLE.

1 – CONFIGURATION EVC

La configuration de la fonctionnalité EVC est tellement simple que l’explication tient juste en une seule image  Dans l’onglet “Configurer” de notre ClusterLAB aller dans “Configuration->VMware EVC” ensuite cliquer sur “Modifier“. Dans la fenêtre qui apparaît “le type de mode” sélectionner celui qui correspond à votre CPU (AMD ou INTEL), ensuite EVC vous proposera automatiquement la génération la plus haute compatible avec votre Cluster. Cliquer sur “OK” pour terminer la configuration.

2 – CONFIGURATION DRS

3 – CONFIGURATION vSphere HA

IMPORTANT: Cette partie concerne uniquement les personnes qui se trouvent dans la même situation que moi. Cette partie est nécessaire si vos ESXi vous leur avait pas affecter de passerelle par défaut dans l’interface de MGMT. vous avez juste configuré IP+MASQUE. Une adresse appelée adresse d’isolation est nécessaire pour chaque host dans le cas ou celui-ci ne reçoit plus de signal heartbeat il se retrouve alors isolé, avant de prendre une décision et pour qu’il soit sur qu’il n’a pas de problème réseau l’host tente de faire un PING vers l’adresse d’isolation “das.isolationaddress0” par défaut vSAN configure l’adresse de la passerelle par défaut en tant qu’adresse d’isolation. Dans options avancées il est donc possible de choisir une adresse personnalisée. Dans mon cas j’ai mis le vCenter en tant qu’adresse d’isolation. une fois terminé, cliquer sur “OK“

Nous venons de voir les fonctionnalités vSphere HA, DRS et EVC vous pouvez maintenant passer à la [PARTIE 4].

L’article [PARTIE3] Configuration de vSphere HA + DRS + EVC [VIDEO] est apparu en premier sur MCHELGHAM.

VIDEO

INTRODUCTION

Fault Tolerance : Fonction qui permet de faire de la Très Haute Disponibilité, Notre VM est synchronisée en temps réel sur un autre ESXi. En cas de panne du premier, la VM continue à fonctionner sur le deuxième en toute transparence.

CONFIGURATION VM

AVERTISSEMENT

ATTENTION : LA CONFIGURATION CI-DESSUS EST A UTILISER UNIQUEMENT DANS UN LAB POUR TESTER LES SOLUTIONS ET VOIR LEUR FONCTIONNEMENT, EN PRODUCTION IL EST TOTALEMENT DÉCONSEILLER D’AVOIR UN SEUL RÉSEAU DANS LAQUELLE DES DONNÉES VSAN, VMOTION, JOURNALISATION FT, GESTION ET ADMINISTRATION QUI CIRCULENT ENSEMBLE.

1 – CONFIGURATION DE Fault Tolerance

Voilà,  maintenant vous savez comment mettre en place la fonctionnalité VMware Fault Tolerance.

L’article [PARTIE4] Configuration de VMware Fault Tolerance [VIDEO] est apparu en premier sur MCHELGHAM.

VIDEO

INTRODUCTION

vSAN : Solution logicielle (Software Defined Storage) qui permet de grouper tous les disques des différents ESXi de notre cluster pour en faire un seul Datastore qui fournit un haut niveau de performance et de sécurité des données

CONFIGURATION VM

AVERTISSEMENT

ATTENTION : LA CONFIGURATION CI-DESSUS EST A UTILISER UNIQUEMENT DANS UN LAB POUR TESTER LES SOLUTIONS ET VOIR LEUR FONCTIONNEMENT, EN PRODUCTION IL EST TOTALEMENT DÉCONSEILLER D’AVOIR UN SEUL RÉSEAU DANS LEQUEL DES DONNÉES VSAN, VMOTION, JOURNALISATION FT, GESTION ET ADMINISTRATION QUI CIRCULENT ENSEMBLE.

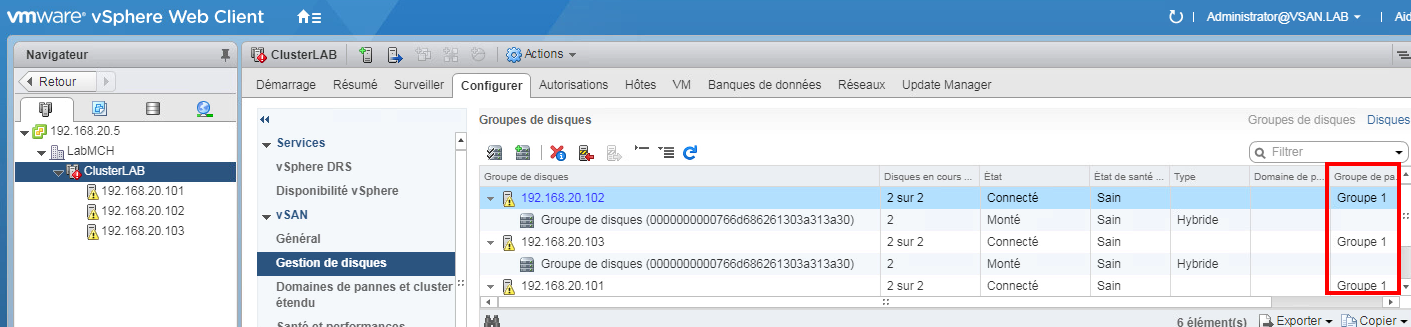

1 – CONFIGURATION vSAN 6.6

Voilà l’installation de vSAN est maintenant terminée vous pouvez maintenant passé à la [PARTIE 3]

L’article [PARTIE2] CONFIGURATION DE VSAN 6.6 [VIDEO] est apparu en premier sur MCHELGHAM.

VIDEO

INTRODUCTION

Bienvenue dans cette première partie dans laquelle nous allons voir comment débuter dans la configuration de base d’un cluster. Cette première partie nous permettra par la suite de pouvoir activer les fonctionnalités qui nous intéressent pour notre cluster.

PRÉREQUIS VM

• Un vCenter (voir Installation de vCenter Server Appliance)
• 3 ESXi avec au minimum 6GB de RAM chacun
• Dans chaque ESXI, 2 HDD supplémentaire (10GB et 50GB)

 CONFIGURATION VM

Au total vous devriez avoir 3 disques sur chaque ESXi, le premier de 2 GB dans lequel vous allez installer l’ESXi et les deux autres vont nous servir pour faire du vSAN.

La VM vCenter est configurée automatiquement pendant son déploiement avec l’outil d’installation VCSA.

Pour que ce LAB soit accessible à tout le monde, 1 seule carte réseau nous suffira, car nous allons faire passer les différents trafics sur cette même carte. Cela permettra aux personnes avec du hardware de type Intel NUC par exemple qui ne dispose que d’une seule carte réseau de pouvoir suivre ce LAB.

SOMMAIRE

1. AJOUT DES ESXi DANS vCENTER

2. CONFIGURATION RÉSEAU

3. CRÉATION DU CLUSTER

AVERTISSEMENT

ATTENTION : LA CONFIGURATION CI-DESSUS EST A UTILISER UNIQUEMENT DANS UN LAB POUR TESTER LES SOLUTIONS ET VOIR LEUR FONCTIONNEMENT, EN PRODUCTION IL EST TOTALEMENT DÉCONSEILLER D’AVOIR UN SEUL RÉSEAU DANS LAQUELLE DES DONNÉES VSAN, VMOTION, JOURNALISATION FT, GESTION ET ADMINISTRATION CIRCULENT ENSEMBLE.

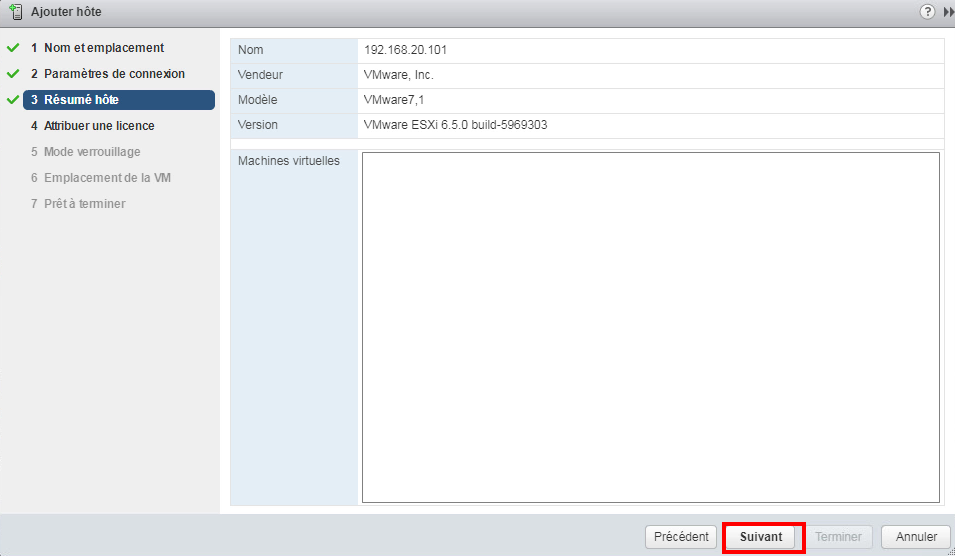

1 – AJOUT DES ESXi DANS vCENTER

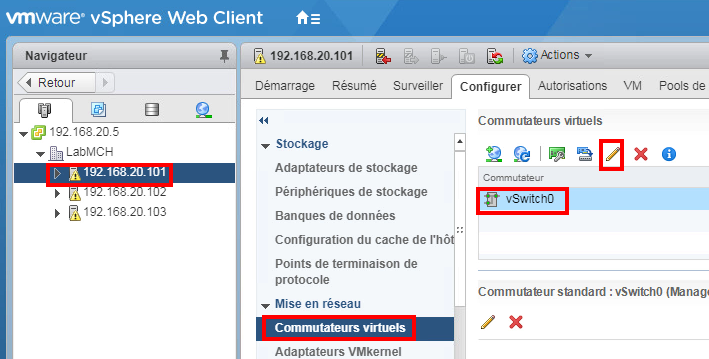

2 – CONFIGURATION RÉSEAU

Pour que notre Cluster fonctionne correctement, nous devons configurer l’adaptateur VMkernel de chaque ESXi pour qu’il puisse prendre en charge différents trafics réseau (vMotion, Fault Tolerance, Gestion, vSAN). Pour cela aller dans l’onglet “Configurer” ensuite “Adaptateurs VMkernel” sélectionner “vmk0” et cliquer sur “éditer“.

Pour que notre cluster vSAN fonctionne correctement, nous devons configurer le vSwitch dans lequel se trouve notre vmk0. Pour cela aller dans “Configurer” ensuite “Commutateurs virtuels” choisir “vSwitch0” et cliquer sur “Éditer“.

Dans “Sécurité” pour “Mode promiscuité” mettre “Accepter” ensuite cliquer sur OK. Cette option nous permet d’autoriser les requêtes vSAN de type Multicast au sein du vSwitch. Si vous réalisez ce LAB avec du hardware, vérifier que votre switch physique accepte les requêtes Multicast.

3 – CRÉATION DU CLUSTER

L’article [PARTIE1] PRÉSENTATION + CONFIGURATION DE BASE D’UN CLUSTER [VIDEO] est apparu en premier sur MCHELGHAM.

VIDÉO

INTRODUCTION

Pour rappel Horizon View est une plateforme de virtualisation de poste de travail (VDI) et d’application de VMware.

PRÉREQUIS VM

• 1 Active Directory
• 1 Windows Serveur 2016 ou 2012R2
• 1 Windows (10 ou 7) qui sera fourni à la demande
• 1 Windows (10 ou 7) qui sera utilisé en tant que poste client.

PRÉREQUIS FICHIERS

• Télécharger Google Chrome version standalone depuis ce site :
• Télécharger Adobe Flash Player version offline depuis ce site
• Télécharger le VMware-viewconnectionserver depuis le site de VMware.
• Télécharger le VMware-viewagent depuis le site de VMware.
• Télécharger le VMware-Horizon-Client depuis le site de VMware.

CONFIGURATION IP/DNS

CONFIGURATION ATTENDUE

• Ne pas oublier de désactiver le pare-feu de Windows sur toutes les machines et de joindre horizon-csrv et horizon-pool1 au domaine.
• Être connecté en tant qu’administrateur du domaine sur horizon-csrv et horizon-pool1

1 – INSTALLATION DU SERVEUR DE CONNEXION

2 – INSTALLATION DE GOOGLE CHROME

3 – INSTALLATION DE FLASH PLAYER

4 – LANCEMENT HORIZON 7 ADMINISTRATOR

5 – CONFIGURATION DE LA LICENCE HORIZON 7

6 – INSTALLATION DE VIEW AGENT SUR HORIZON-POOL1

cd desktop
VMware-viewagent-x86_64-7.X.X-XXXXX.exe /v"VDM_VC_MANAGED_AGENT=0"

8 – AJOUT D’UN UTILISATEUR DANS L’ACTIVE DIRECTORY

9 – CRÉATION POOL DE TRAVAIL

Notre Pool est maintenant configuré

10 – INSTALLATION POSTE CLIENT (horizon-client)

11 – CONNEXION A NOTRE BUREAU VIRTUEL

Voilà maintenant vous avez Horizon View 7 installé et fonctionnel !

L’article Installation rapide de VMware Horizon 7.3 sans vCenter[VIDEO] est apparu en premier sur MCHELGHAM.

EN VIDÉO:

INTRODUCTION

Il existe deux façons d’installer un vCenter : Windows Server avec vCenter 6.5 installé par-dessus OU vCenter Server Appliance (vCSA).

Dans cet article nous allons aborder l’installation de vCenter Server Appliance (vCSA) 6.5.

Rappel: vCenter Server Appliance (vCSA) est tout simplement un vCenter sous forme d’une appliance basée sur Photon OS, qui est une distribution Linux Open Source développée et maintenue par VMware.

Information: Dans l’article, je vais aborder l’installation du vCSA ainsi que le composant Platform Services Controller (PSC) en mode “Embedded” (vCSA + PSC intégré ensemble dans le même déploiement). Dans un prochain article je vous montrerai l’installation d’un vCenter avec deux PSC en externe et en HA (Haute Disponibilité).

PRÉREQUIS LAB

• L’ISO vCSA 6.5 téléchargeable depuis le site de VMware
• Un ESXI avec 10Gb de RAM et 20Gb de disque au minimum (en LAB).

PRÉREQUIS PROD

• L’ISO vCSA 6.5 téléchargeable depuis le site de VMware
• Mémoire RAM:

• Stockage disque:

PS : Le temps d’installation dépendra de la connexion entre le poste depuis lequel l’installation va être lancée et l’ESXI dans lequel le vCenter vas être installé, de plus le type de disque de l’ESXI a aussi un impact (SSD ou HDD).

DÉBUT DE L’INSTALLATION

Après avoir télécharger et monter l’iso d’installation, aller dans /vcsa-ui-installer/win32 puis lancer installer.exe. Cliquer sur “Install” pour lancer le processus d’installation.

PARTIE 1: Déploiement (vCenter + PSC)

Cliquer sur “Next”.

Cocher la case (1) pour accepter les termes de la licence.

On laisse le déploiement par défaut (vCenter + PSC) (1).

Remplir avec l’adresse IP de L’ESXI (1) dans lequel on va déployer notre vCenter, ensuite mettre les identifiants de connexion (2)(3).

Dans cette étape, il faut choisir un nom pour la VM vCenter qui sera installer sur l’ESXI (1) et un mot de passe pour le compte root (2).

Choisir un emplacement dans lequel la VM vCenter sera stockée.

Dans la partie (1) choisir le port groupe dans lequel positionner le vCenter, ainsi que la manière d’affectation de l’adresse IP (DHCP ou static), dans la partie (2) mettre les informations IP dans le cas d’une affectation manuelle.

Cliquer sur “Finish” pour lancer le déploiement.

Le déploiement se lance.

Une fois terminé, cliquer sur “Continue”.

PARTIE 2: Paramétrage (vCenter + PSC)

Cliquer sur “Next” pour continuer.

On synchronise le temps de la VM vCenter avec l’hôte ESXI (à l’aide des VM tools) (1).

Choisir un nom pour notre domaine SSO, ainsi qu’un mot de passe pour l’utilisateur administrator (1).

Notre vCenter s’est bien installé!, il est maintenant accessible depuis l’adresse IP/Hostname que vous avez configurée plus haut. L’adresse IP ou le Hostname sont rappelés dans la partie encadrée en rouge.

CONNEXION

Voilà vous avez maintenant un vCenter tout neuf!

L’article Installation de vCenter Server Appliance (vCSA) 6.5 [VIDEO] est apparu en premier sur MCHELGHAM.

EN VIDÉO:

INTRODUCTION

PRÉREQUIS

• Windows Serveur 2016 installé
• lui attribuer une IP fixe
• Changer le nom du serveur (en ad-srv01 par exemple)

1) INSTALLATION du rôle AD

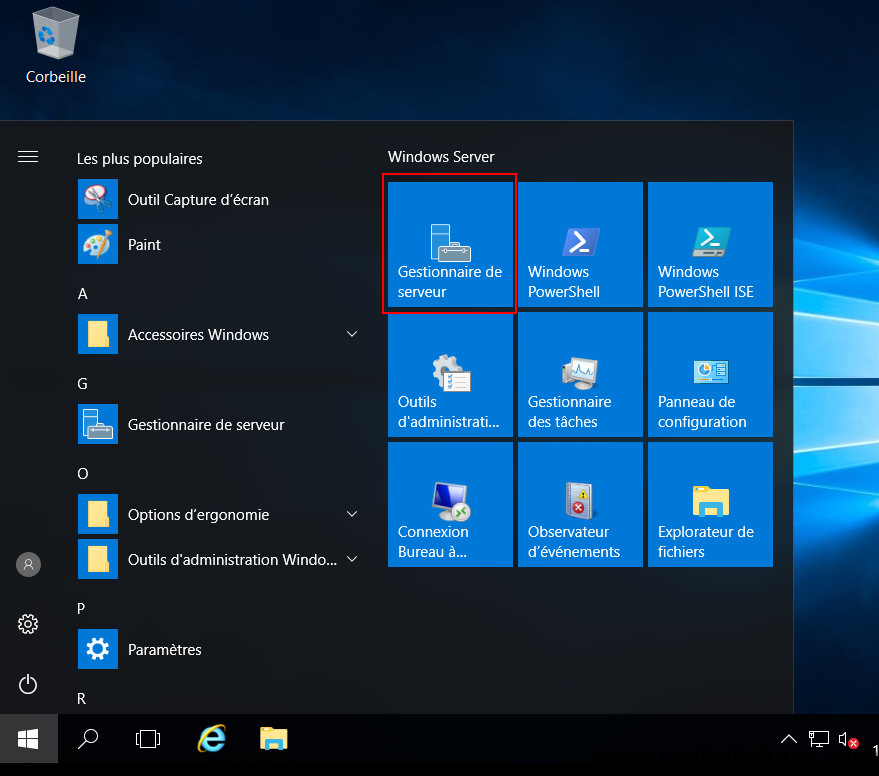

Ouvrir le “Gestionnaire de serveur”

Aller dans Gérer -> Ajouter des rôles et fonctionnalités

Cliquer sur Suivant

Laisser le choix par défaut “Installation basée sur un rôle ou une fonctionnalité”, ensuite cliquer sur Suivant

Sélectionner le serveur (ad-srv01 dans notre cas) sur lequel on va installer l’Active Directory

Cocher “Serveur DNS” et “Service AD DS”, et cliquer sur Suivant

Ne rien cocher dans cette partie, cliquer directement sur Suivant

Cliquer encore sur Suivant

lancer le début de l’installation en cliquant sur Suivant

L’installation commence….

Une fois l’installation est terminée, on clique sur Fermer

Promotion de notre AD

Maintenant que notre rôle AD DS est installé, nous allons le configurer, pour cela dans le Gestionnaire de serveur, aller dans le menu des notifications et cliquer sur “Promouvoir ce serveur en contrôleur de domaine”

A cette étape choisir “Ajouter une nouvelle forêt”, et donner lui un nom de domaine

Laisser les options par défaut, et choisir un mot de passe de restauration

Sachant qu’aucun rôle DNS n’est installé, laissons l’assistant en installer et en configurer un pour nous en cliquant sur Suivant.

On laisse le nom NetBIOS généré par l’assistant et on clique sur Suivant

On laisse les réglages par défaut et on clique sur Suivant

Cliquer sur Suivant pour lancer la vérification de la configuration requise.

Une fois la vérification de la configuration requise terminée, on lance l’installation on cliquant sur Installer

L’installation commence

Pendant l’installation, notre Windows Serveur 2016 redémarre

Une fois le redémarrage terminé, on arrive sur notre écran de connexion. Le compte administrateur local du Windows serveur devient le compte administrateur de notre AD.

Voilà, maintenant vous avez un serveur Active Directory fonctionnel. Facile non ?

L’article Installation d’un domaine Active Directory [VIDEO] est apparu en premier sur MCHELGHAM.
